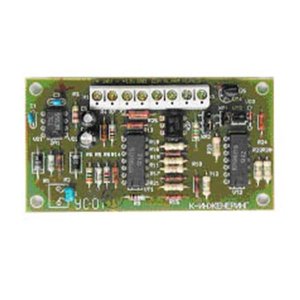

УС-01
УС-01 предназначено для согласования активных, токопотребляющих 2-проводных пожарных извещателей, пассивных пожарных извещателей типа ИПР (с нормально-разомкнутыми контактами) или других с аналогичными характеристиками с приборами приемно-контрольными пожарными или охранно-пожарными (ППКП, ППКОП), не позволяющими прямое включение таких извещателей в свои шлейфы сигнализации (ШС).
Питание устройства осуществляется от ППК или от дополнительного источника питания напряжением 12В. При этом в шлейфе сигнализации формируется напряжение 20В, необходимое для питания активных пожарных извещателей типа ИП212-66 «ПАРТНЕР», ИП212-117, ИП212-105 или других с аналогичными характеристиками.
Особенности
Устройство согласующее для аппаратуры охранно-пожарной сигнализации УС-01 является самостоятельным устройством и включается между ППК и извещателями, при этом к входу устройства подключаются извещатели, а к выходу — шлейф ППК.
Характеристики
|
Параметры шлейфов сигнализации: |
- от основного источника питания 10.8…13.2 |
|
- напряжение постоянного тока питания ШС, В 16…24 |
Потребляемая мощность: |
|
- ток ШС, при котором перестает формироваться сообщение НЕИСПРАВНОСТЬ, мА 2…3 |
- в дежурном режиме не более 0.4Вт |
|
- ток ШС, при котором формируется сообщение ТРЕВОГА, мА 10…14 |
Диапазон рабочих температур, °С +5…+40 |
|
- ток короткого замыкания ШС, не более, мА 23…27 |
Габаритные размеры, мм 86х47х18 |
|
- суммарный ток потребления извещателей в дежурном режиме, не менее, мА 2 |
Масса, не более: |
|
Напряжение питания, B: |
- устройства 95 г |
